EUL-THW-LED
Светодиодный фонарь на пороге взлетно-посадочной полосы аэропорта
Соответствие стандартам
CAAC:AC-137-CA-2015-01 и 03
САК: ГБ/Т 7256
ИКАО: Приложение 14, том I
МЭК: ТС 61827
FAA: AC 150/5345-46 и EB № 67
НАТО: STANAG 3316
Применение/использование
Огонь порога взлетно-посадочной полосы аэропорта
Функции
Светодиодный фонарь порога взлетно-посадочной полосы аэропорта отличается долгим сроком службы, эффективным энергосбережением, не требует технического обслуживания, что приносит огромные экономические выгоды клиенту.
Запатентованная оптическая конструкция, обеспечивающая полное пятно освещения, когда стекло частично закрыто
Строгое управление цветом светодиодов для обеспечения премиальной цветопередачи
Стабильная кривая диммирования с галогенной лампой, соответствующая стандартам FAA
Запатентованная схема управления и решение для управления температурным режимом, которое значительно повышает надежность и срок службы светильника.
Коэффициент мощности выше 0,9, что сводит к минимуму помехи от сети электропитания.
Дополнительная функция обнаружения выхода из строя одной лампы, которая позволяет включить свет как галогенную лампу при выходе из строя светодиода.
Компактная структура и привлекательный внешний вид, с небольшой наветренной площадью и высокой устойчивостью к ветру
Основной корпус изготовлен из алюминиевого сплава с антикоррозийной обработкой поверхности, все крепежные детали изготовлены из нержавеющей стали, подходящей для различных суровых условий эксплуатации.
Высокоточная обработка деталей и компонентов для обеспечения качества и точности всех размеров
Кованое хрупкое устройство с точной обработкой, соответствующее стандартам FAA, обеспечивающее хорошую стабильность и надежность.
Пылевлагозащита прибора класса IP65-, защита внутренней части от пыли
Приспособление может быть подключено к одно- или двухдюймовому удлинителю, удобная установка, прочность и надежность.
Калибратор можно установить непосредственно на корпус, что обеспечивает удобную и точную установку и калибровку.
Взаимозаменяемые компоненты модульной конструкции, применимые для всех видов приподнятых однонаправленных светильников (светодиодного типа), которые эффективно сокращают запасы.
Структура
| 1. передняя крышка 2. оптическая крышка 3. прокладка оптической крышки 4. Светодиодная лампа в сборе 5. легкое тело 6.трансформер | 7. водитель в сборе 8. легкая прокладка кузова 9. задняя крышка 10. передний регулировочный винт 11. шайба 12.шарнирный штифт | 13. задний регулировочный винт 14. боковой стопорный винт 15. установочный винт 16. основание кузова 17. водонепроницаемый сальник 18. вилка |
Информация для заказа
Пожалуйста, предоставьте подробную информацию об установке при заказе, запасные части и аксессуары следует заказывать отдельно с конкретным номером заказа.
Монтаж
 |  |
Рис. 1. На основании глубиной 12 дюймов. | Рис. 2. Фланцевое прямое крепление |
* Пожалуйста, найдите подробную информацию в руководстве по установке
Характеристики
Источник света: частицы зеленого светодиода
Мощность: 36 ВА
Коэффициент мощности: больше или равно 0,9
IP-класс: IP65

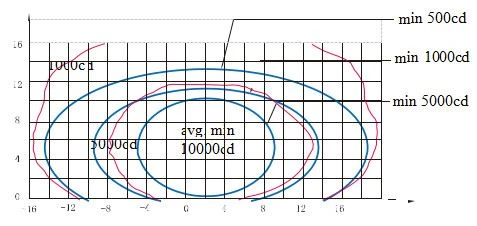

Фотометрические данные
EUL-THW-LED (зеленый), ИКАО, рис. A2-4
Заявление | Главный луч | Цвет | Требуется мин. сред. CD | Действительный | ||
H | V | |||||
EUL-THW | ИКАО | ±7 градусов | 0,5 градуса – 10,5 градуса | Зеленый | 10000 | 12265 |
Данные об упаковке
1 свет
Размер: 220×220×265 мм³
Масса нетто устройства: 3,5 кг
Вес брутто: 4.0 кг
Запасные части
Струк № | Наименование | № заказа. | Описание |
2 | Оптическая крышка | 31108 | Переднее стекло JJD |
3 | Прокладка оптической крышки | 41110 | Компоненты уплотнения передней крышки Резиновая лента |
4 | Светодиодная лампа в сборе | 979242- 12-G | Светодиодная лампа 103 (12-O) Зеленая |
6 | Разделительный трансформатор | 79125 | Кольцевой изолирующий трансформатор (35 Вт) |
8 | Прокладка корпуса лампы | 41154 | Кольцо уплотнительное 102*3 |
17 | Водонепроницаемый сальник | 48401 | Металлический водонепроницаемый сальник MG20×1,5 |
18 | Штекер Стиль 6 | HT70603 | Вторичный кабельный разъем-A6 Двухжильный штекер (плоский тип)-высокая термостойкость |
Аксессуары
Описание | № заказа. | |
1 | Фланец (10 дюймов) | Флорида-10 |
2 | Фланец (12 дюймов) Винт G2 | ФЛ-12-X-G2 |
3 | Хрупкая муфта (2 дюйма) | ФК-02 |
4 | Разделительный трансформатор (45 Вт) | МФТ-045-066 |
5 | Вторичный соединитель Calbe типа 7 | РЕК 7 |
6 | Корректор | 954211 |
7 | Коробка изолирующего трансформатора | ТДБ-12 |
