Индикатор TCLMS-08-
Освещение осевой линии рулежной дорожки аэропорта (8 дюймов 6 мм)
Соответствие стандартам
CAAC: AC-137-CA-2015-01 и 03
САК: ГБ/Т 7256
ИКАО: Приложение 14, том I
МЭК: ТС 61827
FAA: AC 150/5345-46;EB NO.67
НАТО: STANAG 3316
Заявление/Использовать
Огни осевой линии рулежной дорожки аэропорта
Функции
Светодиодный индикатор быстрого выхода из рулежной дорожки отличается долгим сроком службы, эффективным энергосбережением, техническим обслуживанием.
-бесплатно, что приносит огромную экономическую выгоду
Запатентованная конструкция призмы и производственный процесс обеспечивают превосходные оптические характеристики.
Строгое управление цветом светодиодов для обеспечения премиальной цветопередачи
Стабильная кривая диммирования с галогенной лампой, соответствующая стандартам FAA
Запатентованная схема управления и решение для управления температурным режимом, которое значительно повышает надежность и срок службы светильника.
Коэффициент мощности выше 0,9, что сводит к минимуму помехи от сети электропитания
Дополнительная функция обнаружения выхода из строя одной лампы, которая позволяет включить свет как галогенную лампу при выходе из строя светодиода.
Специально разработанная конструкция, выступающая всего на 6,35 мм над уровнем отделки
Верхняя крышка с плоской светоотражающей поверхностью для предотвращения скопления воды и обеспечения высокой светоотдачи
Верхняя крышка с равнопрочной конструкцией и кованым ремеслом, обладающая превосходными механическими, барьерными свойствами и ударопрочностью.
Гладкая верхняя крышка без острых краев для предотвращения
повреждающий
Основной корпус светильника изготовлен из алюминиевого сплава с высокой теплопроводностью, что обеспечивает хороший отвод тепла.
Основная конструкция изготовлена из коррозионностойкого алюминиевого сплава со специальной обработкой анодированием, все крепежные детали изготовлены из нержавеющей стали, подходящей для применения в суровых условиях.
Высокоточная обработка деталей для обеспечения качества и точности всех размеров
Степень защиты IP68, способная выдерживать внутреннее давление до 138 кПа или давление воды, возникающее в результате удара самолета о оптическое окно.
Взаимозаменяемые компоненты модульной конструкции, применимые ко всем сериям 8-дюймовых светодиодных фонарей для взлетно-посадочных полос (6 мм), что позволяет эффективно сократить складские запасы.

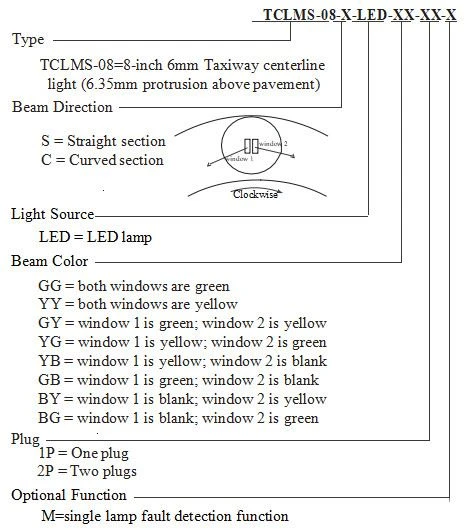

Информация для заказа
Пожалуйста, предоставьте подробную информацию об установке при заказе, запасные части и аксессуары следует заказывать отдельно с конкретным номером заказа.
Монтаж
Рис. 1 На неглубоком основании 8 дюймов |  |
Рис. 2. На плоском основании 12 дюймов с переходным кольцом 12 дюймов/8 дюймов. |  |
Рис. 3. На основании глубиной 12 дюймов с адаптерным кольцом 12/8 дюймов. |  |
Пожалуйста, найдите подробную информацию в руководстве по установке
Структура
1. верхняя крышка 2. втулка прокладки призмы 3.призма 4. призматическая прокладка 5. Прижимная скоба призмы 6.Светодиодная лампа в сборе 7. охлаждающая пластина 8.легкая прокладка кузова 9.прокладка светильника 10.внутренняя крышка в сборе |
|
Характеристики
Мощность: 12 ВА(XX-2P), 9 ВА(XX-1P), 7 ВА(XB-1P)
Коэффициент мощности: 0.9
Фотометрические данные

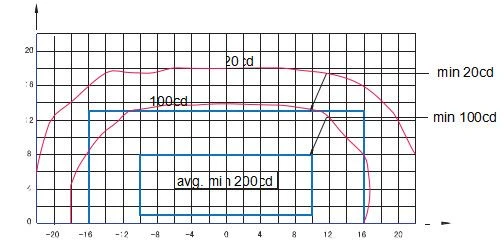

TCLMS-08-S-светодиод (зеленый), ИКАО, рис. A2-12

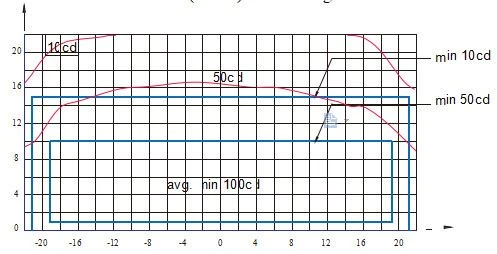

TCLMS-08-C-светодиод (зеленый), ИКАО, рис. A2-12, FAA L-852K
Заявление | Главный луч | Цвет | Требуется мин. сред. CD | Фактическое среднее CD | ||
H | V | |||||
TCLMS-08-S-светодиод | ИКАО | ±10 градусов | 1 степень —8 степень | Зеленый | 200 | 247 |
Желтый | 200 | 236 | ||||
ИКАО | ±3,5 градуса | 1 степень —8 степень | Зеленый | 200 | 285 | |
Желтый | 200 | 267 | ||||
TCLMS-08-C-светодиод | ИКАО | ±19,25 градусов | 1 градус —10 градус | Зеленый | 100 | 136 |
Желтый | 100 | 125 | ||||
Данные об упаковке
1 фара без базы
Размер упаковки: 210x210x130 мм3
Масса нетто устройства: 3,4 кг
Вес брутто: 3,5 кг
1 фонарь с неглубоким основанием 8 дюймов
Размер упаковки: 240x240x180мм3
Масса нетто устройства: 6,4 кг
Вес брутто: 6,5 кг
Запасные части
Структура Нет | Наименование | № заказа. | Описание |
2 | призматическая уплотнительная втулка | 43111 | уплотнительная втулка призмы крыши H15 |
3 | призма | 31152 | призма крыши (схождение H19 слева) |
31153 | призма крыши (схождение H19 справа) | ||
31151 | крышная призма (H19 прямая) | ||
4 | призматическая прокладка | 43313 | призматическая прокладка(66x51) LED |
5 | скоба для прессования призмы | 4321A | Прижимная скоба призмы(79x64) |
6 | Светодиодная лампа в сборе | 979231-ГГ | Лампа светодиодная в сборе 2x1P-0(GG) стандарт |
979221-G | Светодиодная лампа в сборе 1P-0(G) стандарт | ||
979221-Y | Лампа светодиодная в сборе 1П-0(ГГ) стандарт | ||
979231-ГГ | Светодиодная лампа в сборе 2x1P-0(GY) стандарт | ||
979231-ГГ | Светодиодная лампа в сборе 2x1P-0(YY) стандарт | ||
8 | легкая прокладка кузова | 41141 | Кольцо уплотнительное 137x2 |
9 | прокладка светильника | 41107 | Уплотнительный ремень (стандартный) |
Аксессуары
Нет. | № заказа. | Описание |
1 | СБ-08 | 8-дюймовая неглубокая база |
2 | СБ-12 | 12-дюймовая неглубокая база |
3 | БД-12 | 12-дюймовая глубокая база |
4 | АР-12/08 | Переходное кольцо 12''-8'' |
5 | 951101 | 8-дюймовая ручка лампы |
6 | МФТ-025-066 | 25-развязывающий трансформатор ватт |
7 | REC7 | вторичное формованное |
